Բար մակարդակ

• - Կարգավորելի հիմնական սրվակ 0.0002 "/ 10"

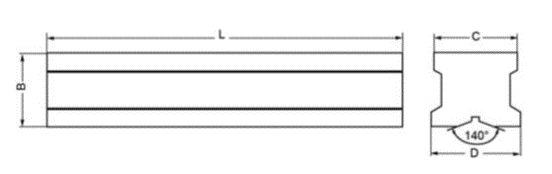

• - V-Groed Base.
• - Խաչի փորձարկման սրվակով:
• - Ամուր չուգունի մարմինը:
• - Մագիստրոսի ճշգրիտ ճշգրտության կանոնների համեմատ այս մակարդակը նախագծված եւ արտադրվում է ավելի բարդ միջավայրում:
•
• Բար մակարդակի արտադրանքի կետեր եւ ծրագրեր. Փաստատիրական միջոցներ բար մակարդակի օգտագործման համար:
• 1. Բարաչափի մակարդակի չափում չափիչ մակերեսը պետք է զգուշորեն մաքրվի եւ մաքրվի չոր, ստուգելու այնպիսի թերություններ, ինչպիսիք են քերծվածքները, ժանգը եւ Burrs- ը ստուգելու համար:
• 2. Բար մակարդակի չափում չափելը, ստուգեք, արդյոք զրոյական դիրքը ճիշտ է: Եթե ոչ ճշգրիտ, կարգավորելի մակարդակը պետք է ճշգրտվի, եւ ֆիքսված մակարդակը պետք է վերանորոգվի:
• 3. Երբ չափում է բար մակարդակը, պետք է խուսափել ջերմաստիճանի ազդեցությունը: Մակարդակի ներսում գտնվող հեղուկը էական ազդեցություն է ունենում ջերմաստիճանի փոփոխությունների վրա: Հետեւաբար, ուշադրությունը պետք է վճարվի ձեռքի ջերմության ազդեցությանը, արեւի ուղիղ ճառագայթների եւ մակարդակի վրա վատ շունչի ազդեցությանը:
• 4. Բար մակարդակի օգտագործումը, ընթերցումը պետք է արվի ուղղահայաց մակարդակի դիրքում `չափման արդյունքների վրա զուգահեռի ազդեցությունը նվազեցնելու համար:
•

• Ապրանքի պարամետր


• Բար մակարդակի չափիչ M բար մակարդակի չափիչ ճշգրտում MM: ճշգրտություն, 0.02 մմ / մ:

Ինչ է բար մակարդակը: Հիմնական տարբերություններ շրջանակի մակարդակից

​
Բար մակարդակը կոմպակտ, գծային ճշգրիտ գործիք է, որը նախատեսված է հարթության, հավասարեցման եւ բալոնտիկական մակերեսների վրա `իդեալական արդյունաբերական ծրագրերի համար, որտեղ տարածքը սահմանափակ է կամ բալոններ, մեքենաներ, մեքենայական լիսեռներ): Storaen- ում մեր բար մակարդակը ունի կոպիտ չուգունի մարմինը V-Groved Base- ով, թույլ տալով ապահով տեղաբաշխել կլոր մակերեսների վրա, իսկ մեկ ճշգրիտ պղպջակների սրվակը `նուրբ սալիկապատման համար (ցածր 0.02 մմ / մ շեղում): Բայց ինչպես է դա տարբերվում շրջանակի մակարդակից: Եկեք քանդենք հիմնական տարբերությունները:​

1. Դիզայն եւ կառուցվածք​

Բար մակարդակ. Գծային, մեկ առանցքի ձեւավորում `բազայի երկայնքով V- ձեւավորված ակոսով (վճռականորեն գլանաձեւ առարկաներ բռնելով) եւ մեկ կամ երկու պղպջակների սրվակներով (հորիզոնական / ուղղահայաց): Թեթեւ եւ դյուրակիր, կատարյալ է ամուր տարածությունների կամ շարունակական չափումների համար:​

Շրջանակի մակարդակ (օրինակ, ճշգրիտ շրջանակի մակարդակ). Ուղղանկյուն, չորս միակողմանի շրջանակ `բազմաթիվ մշակված աշխատանքային մակերեսներով (առջեւի, հետեւի, վերեւի, ներքեւի), աջակցելով ինչպես հորիզոնական, այնպես էլ ուղղահայաց չափումներին հարթ ինքնաթիռների վրա: Բազմաշերտ, բայց ավելի բազմակողմանի բարդ, բազմաշերտ ստուգումների համար:​

2-ը: Չափման կենտրոնացում​

Բար մակարդակ. Մասնագիտանում է գլանաձեւ հավասարեցման մեջ (օրինակ, ստուգելով մեքենայի գործիքների ուղեցույցների, խողովակների կայանքների) եւ մեկ ինքնաթիռի հարթության շտկումը: V-Groove- ն ապահովում է կայուն շփում կլոր լիսեռների հետ, չափման ընթացքում վերացնելով սայթաքումը:​

Շրջանակի մակարդակ. Excels բազմամյա հարթության ստուգումներում (հորիզոնական, ուղղահայաց, քառակուսի) մեծ հարթ մակերեսների վրա, ինչպիսիք են մեքենայական հիմքերը, շինարարության շրջանակները կամ փայտամշակման սեղանները: Դրա չորս եզրերը տրամադրում են հղման կետեր բարդ անկյան եւ հավասարեցման առաջադրանքների համար:

​
3: Prec շգրիտ եւ կիրառման սցենարներ​

Երկու գործիքներն առաջարկում են բարձր ճշգրտություն (0.02 մմ / մ ստանդարտ պահեստում), բայց դրանց ուժեղ կողմերը գտնվում են տարբեր օգտագործման դեպքերում:​

Օգտագործեք բար մակարդակ, գլանաձեւ բաղադրիչներով աշխատելիս, նեղ ռելսերով կամ սահմանափակ տարածքներով, որտեղ էական է կոմպակտ գործիք:​
Ընտրեք շրջանակի մակարդակ (հատկապես ճշգրիտ շրջանակի մակարդակ) հարթ մակերեսները չափելիս, ճիշտ անկյունների ստուգում կամ սեմինարների, շինհրապարակի կամ CNC մեքենայի հավաքածուների միաժամանակյա հորիզոնական / ուղղահայաց արձագանքների անհրաժեշտություն:​

4-ը: Storaen- ի փորձը երկու կատեգորիաներում​

Storaen- ում մենք ինժեներական գծի մակարդակներով `կոպիտ հուսալիության համար. Նրանց չուգունի մարմինները դիմադրում են կոռոզիայից եւ ազդեցությանը, մինչդեռ V-Groove- ն անցնում է ճշգրիտ մանրացնել: Մեր շրջանակի մակարդակը, ներառյալ պրեմիում ճշգրիտ շրջանակի մակարդակի շարքը, ունեն օդանավերի դասարանի ալյումինե շրջանակներ եւ երկակի սրվակային համակարգեր `անհամեմատելի բազմաշերտ ճշգրտության համար:​

Անկախ նրանից, թե ձեզ հարկավոր է բար մակարդակի մակարդակի կամ շրջանակի մակարդակի բազմակողմանիությունը, Storaen- ի արդյունաբերական դասարանի գործիքները տալիս են ճշգրիտ եւ ամրությունը ձեր նախագծերի պահանջարկը: Ուսումնասիրեք մեր տիրույթը այսօր `ձեր դիմումի համար ճիշտ չափման լուծում գտնելու համար:

Բարձր ճշգրտության բար մակարդակ, 0.02 մմ / մ ճշգրտության բնութագրեր

Storaen- ում մեր բարերի մակարդակի շարքը վերաձեւակերպում է ճշգրիտ չափումը արդյունաբերության-առաջատար 0.02 մմ / մ ճշգրտությամբ, եթե նույնիսկ ամենափոքր շեղումը կարող է ազդել ծրագրի հաջողության վրա: Այս բնութագրումը նշանակում է, որ մեր գործիքը հայտնաբերում է ընդամենը 0,02 մմ թեքություն ավելի քան 1 մետր երկարությամբ, սահմանելով ստանդարտը արդյունաբերական, արտադրական եւ պահպանման ծրագրերում կրիտիկական հավասարեցման համար:​

1. Կալիբրացված պղպջակների սրվակային տեխնոլոգիա​

Մեր բար մակարդակի ճշգրտության սիրտը նրա մանրակրկիտ տրամաչափված պղպջակն է, որը կառուցված է օպտիկական կարգի ապակու եւ ջերմաստիճանի կայունացված հեղուկով, ընդլայնման սխալները նվազագույնի հասցնելու համար: Յուրաքանչյուր սրվակ անցնում է 3-քայլ տրամաչափման գործընթաց, ապահովելով, որ պղպջակը հենվում է հենց կենտրոնում, երբ մակերեսը հիանալի հորիզոնական է կամ ուղղահայաց: Սա վերացնում է գուշակությունները, մատուցելով հստակ, կրկնող ընթերցումներ նույնիսկ տատանվող միջավայրում:​

2-ը: Prec շգրիտ մեքենայական V-Grooed Base​

Մեր բար մակարդակը պարունակում է V- ձեւավորված Groove Ground to Micron- ի մակարդակի հանդուրժողականություն, ապահովելով սահուն կոնտակտային մակերեւույթների հետ, ինչպիսիք են մեքենայական լիսեռները, խողովակները կամ երկաթուղային ուղեցույցները: Groove- ի 120 ° անկյունը եւ հայելիի ավարտի մակերեսը (ՀՀ ≤ 0.8 մկմ) վերացնում են սայթաքումն ու չափիչ անհամապատասխանությունները, այն իդեալական դարձնելով կլոր աշխատանքային փուլերի ուղիղ ստուգումների համար, որտեղ ճշգրտությունը ոչ բանակցային է:

​
3-ը: Գայթակղիչ շինարարություն կայուն կատարման համար​

Տեղակայված է ջերմային բուժվող չուգուն մարմնում, մեր բար մակարդակը դիմադրում է ջերմային ընդլայնում եւ մեխանիկական սթրեսի, պահպանելով 0,02 մմ / մ ճշգրտությունը -10 ° C ջերմաստիճանում: Հիմնական հիմնական դիզայնը խոնավացնում է արդյունաբերական մեքենաներից տատանումները, մինչդեռ հակակոռուպցիոն էմալային ծածկույթը պաշտպանում է նավթից, հովացուցիչ նյութից եւ խոնավությունից, կոշտ սեմինարների միջավայրում երկարատեւ ճշգրտության համար:​

4. Ծրագրեր, որտեղ առավելագույնս կարեւոր են ճշգրտությունը​

CNC- ի մեքենայական գործիքների ուղեցույցներից հավասարեցնելով փոխակրիչների գլանափաթեթների կամ խողովակաշարերի տեղադրման ուղղությունը ստուգելու համար մեր բարձր ճշգրտության բար մակարդակը տալիս է անհամեմատելի հուսալիություն: Ինժեներներն ու տեխնիկները վստահում են դրա 0.02 մմ / մ վարկանիշին:​

Հաստոցների գործիքակազմ. Spindle- ի հավասարեցում `աշխատանքային մասի թերությունները կանխելու համար​
Aerospace բաղադրիչի ստուգում. Մխոցային մասի հանդուրժողականության վավերացում​
Ծանր սարքավորումների սպասարկում. Հիդրավլիկ մխոց լիսեռներ `սահուն գործողության համար​

5. Storaen- ի ճշգրտության պարտավորությունը​

Յուրաքանչյուր բար մակարդակը թողնում է մեր գործարանը հետագծելի տրամաչափման վկայականով, հաստատելով ISO 17025 ստանդարտների համապատասխանությունը: Մենք յուրաքանչյուր գործիք ենք ենթարկում 12-կետակի որակի աուդիտի, ներառյալ հարթության փորձարկման, պղպջակների կայունության ստուգումներին եւ ջերմաստիճանի հեծանվավազքի վրա, երաշխավորելով, որ 0.02 մմ / մ բնութագրումը իրականացնում է իր կյանքի ընթացքում:​

Երբ ձեր նախագիծը պահանջում է չափումներ, կարող եք հավաքել ձեր հեղինակությունը, ընտրել Storaen բար մակարդակը.

Բար մակարդակի դիմումներ. Գլանաձեւ աշխատանքային փաթեթների չափում եւ V-Grooves

Արդյունաբերական չափման մեջ Excel- ը ճշգրիտ առաջադրանքներով, որոնք ներառում են գլանաձեւ մակերեսների եւ V- ձեւավորված կառույցների դերեր, որտեղ դրանց մասնագիտացված դիզայնը գերազանցում է ընդհանուր գործիքները: Storaen- ում մեր բարերի մակարդակի շարքը նախագծված է այս մարտահրավերներին լուծելու համար անհամեմատելի ճշգրտությամբ եւ հուսալիությամբ, այն դարձնելով նախընտրելի ընտրություն գլանաձեւ աշխատանքային մասերով աշխատող մասնագետների եւ V-Groved բաղադրիչների համար:

1. Գլանաձեւ աշխատանքային մասի խաղացանկի հավասարեցում եւ ուղիղ ստուգումներ

Բար մակարդակի սահմանող հատկությունը. V-Groved Base – Ստեղծում է անվտանգ, կայուն ինտերֆեյս, կլոր մակերեսներով, ինչպիսիք են:

Հաստոցային շարժակազմեր. CNC spindle shafts կամ փոխակրիչների գլանափաթեթավորողներին հավասարեցնելիս Storaen- ի բար մակարդակը ապահովում է նվազագույն ռունավորում `բալոնների երկայնքով առանցքի երկայնքով միկրո-սալիկապատկերներ հայտնաբերելու համար: V-Groove- ի 120 ° անկյունը եւ ճշգրիտ-հողի մակերեսը (ՀՀ ≤ 0.8 մմ) հիանալի կերպով համապատասխանում են գլանաձեւ երկրաչափությանը, վերացնել սայթաքում եւ չափման սխալները:

Խողովակաշարերի տեղադրում. Նավթի եւ գազի կամ արդյունաբերական խողովակաշարային համակարգերում մեր բար մակարդակը հաստատում է հավաքման ընթացքում խողովակների հատվածների ուղիղությունը, կանխելով սխալ ապարդյուն կամ կառուցվածքային սթրեսի: Դրա կոմպակտ դիզայնը հեշտությամբ տեղավորվում է ամուր օդափոխման տարածքներ, որտեղ զանգվածային գործիքները չեն կարողանում հասնել:

2-ը: V-Groove բաղադրիչի տրամաչափում

V-Grooed կառույցները `տարածված հարմարանքներում, չափիչներով եւ երկաթուղային համակարգերում, պահանջում են ճշգրիտ անկյուն եւ հարթություն: Storaen- ի բար մակարդակը գերազանցում է այստեղ:

Փորձարկում V-Groove Squarence.
Հավասարեցրելով V- ղեկավարված ռելսերը. Ավտոմատ արտադրական գծերում մեր բար մակարդակը ապահովում է V- ի ուղղորդված ռելսերը հիանալի զուգահեռ, նվազագույնի հասցնելով շարժվող վագոնների կամ նյութական ճշգրտության պահպանումը:

3. Ավտոմոբիլային ճշգրիտ առաջադրանքներ

Արդյունաբերություններում, որտեղ հանդուրժողականությունը չափվում է միկրոավտոբուսով:

Ավտոմոբիլային հավաքում. PowerTrain- ի տեղադրման ընթացքում մեր գործիքը ապահովում է ճոճաֆեր եւ լեռնաշղթաներ, ճշգրտման մեջ են, կանխելով թանկացման խնդիրները:

4: Ինչու Hotaen բար մակարդակները գլխավորում են գլանաձեւ չափման մեջ

Մեր բար մակարդակները համատեղում են երեք հիմնական առավելություններ այս ծրագրերի համար:

Խոզանակ չուգունի շինարարություն. Դիմադրվում է կոշտ սեմինարների ազդեցության եւ ջերմային տատանումների վրա, պահպանելով ճշգրտությունը տարիների ծանր օգտագործման ընթացքում:
Օպտիկական կարգի պղպջակների սրվակներ. Ապահովել ակնթարթային, միանշանակ ընթերցումներ նույնիսկ ցածր լույսի պայմաններում, չափման ժամանակը 30% -ով `ընդհանուր մակարդակների համեմատությամբ:
Հետախուզելի տրամաչափում. Յուրաքանչյուր գործիք ունի ISO 17025 սերտիֆիկացված զեկույցով, որի երաշխավորումը `իր 0.02 մմ / մ ճշգրտությունը` քննադատական առաջադրանքների միջազգային ստանդարտներին:

Անկախ նրանից, թե դուք հավասարեցնում եք մեկ լիսեռ կամ կառավարում եք արդյունաբերական բարդ տեղադրում, Storaen- ի բար մակարդակը մատուցում է ճշգրիտ եւ ամրություն, որը անհրաժեշտ է գլանաձեւ աշխատանքային մասեր եւ V-Groved բաղադրիչներ `հանդուրժողականության մեջ: Վստահեք կլոր մակերեսային չափման եզակի մարտահրավերների համար նախատեսված գործիքին, քանի որ արտադրության մեջ ամենափոքր կորը կարող է ամենամեծ տարբերությունը դարձնել:
